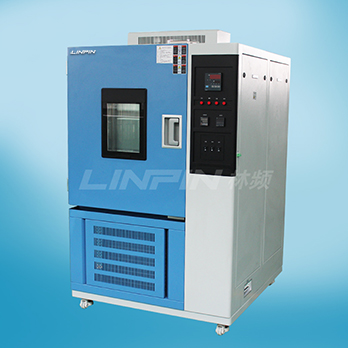

高低溫試驗箱分區控溫的操作與數據管理

　　高低溫試驗箱的分區控溫功能通過獨立控制多個溫區的溫度參數，可同時模擬不同環境條件下的材料或產品性能，尤其適用于電子元件、復合材料及汽車零部件的可靠性測試。以下從操作流程、數據管理及應用案例三方面展開說明。



　　?一、 分區控溫的精細化操作??



　　分區控溫的操作遠不止設定一個目標溫度那么簡單，它是一個系統工程，主要包含三個階段：



　　??前期設置與校準??：



　　??區域定義??：根據被測物（DUT）的幾何形狀與熱敏感點，將高低溫試驗箱工作室劃分為多個獨立的控溫區（如上下、左右、或更精細的網格）。每個區域都配備獨立的溫度傳感器和加熱/制冷執行單元。



　　??參數設定??：在控制器上，為每個分區設定獨立的目標溫度曲線或恒溫點。關鍵在于設置合理的??PID（比例-積分-微分）參數??。不恰當的PID值會導致區域間溫度“打架”——即一個區域加熱時對另一區域造成干擾，或產生持續振蕩，無法穩定。通常需要根據高低溫試驗箱體熱慣性和負載情況進行現場調試或使用自整定功能。



　　??容差與同步性配置??：設定各分區之間的溫度同步性容差。例如，要求所有分區在升溫階段溫度差不得大于3°C，以確保試樣受熱均勻。



　　??過程監控與干預??：



　　運行過程中，操作人員需實時監視各分區的實際溫度曲線、輸出功率以及同步性狀態。一旦某個分區出現嚴重偏離或超差報警，系統應能自動暫停試驗，提示操作人員檢查。干預措施可能包括暫停特定分區、調整參數或檢查試樣狀態。



　　??安全聯鎖??：



　　必須建立分區間的安全聯鎖邏輯。例如，當某一分區的傳感器發生故障時，系統應能自動切斷該區的功率輸出，并可根據預設策略決定是否停止整個試驗，防止高低溫試驗箱損壞或試樣熱失控。





　　二、數據管理關鍵要點



　　多通道數據采集



　　使用支持16通道以上的數據記錄儀，同步采集各溫區的溫度、濕度（可選）及樣品表面應變數據。采樣頻率建議設置為1Hz，以捕捉瞬態溫度波動。



　　數據標記與追溯



　　在記錄文件中標注溫區編號、實驗階段（如升溫、保溫）及異常事件（如超溫報警）。例如，某航空連接器測試中，通過標記-40℃溫區在保溫階段的接觸電阻突變點，定位到鍍層冷脆失效問題。



　　可視化分析與報告生成



　　利用專業軟件（如LabVIEW或Origin）繪制多溫區溫度-時間曲線，對比分析不同條件下的材料性能差異。最終報告需包含溫區布局圖、關鍵數據表及結論建議，為工藝優化提供依據。



　　高低溫試驗箱的分區控溫技術將熱環境模擬的精度提升到了新高度。其價值的充分發揮，依賴于“操作”與“管理”的雙輪驅動：一方面是通過精細化的參數設置與過程監控實現控制；另一方面是通過系統化的數據采集、存儲與分析，將復雜的多維度信息轉化為有價值的結論。這套完整的流程確保了測試條件的科學性、結果的可重復性，為高可靠產品的研發提供了堅實的數據支撐。
